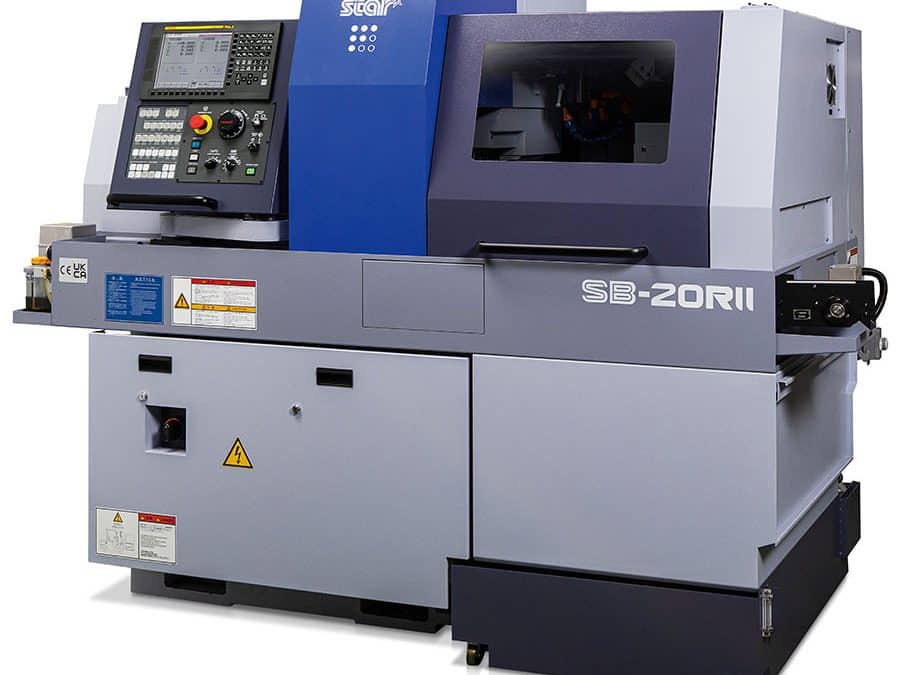

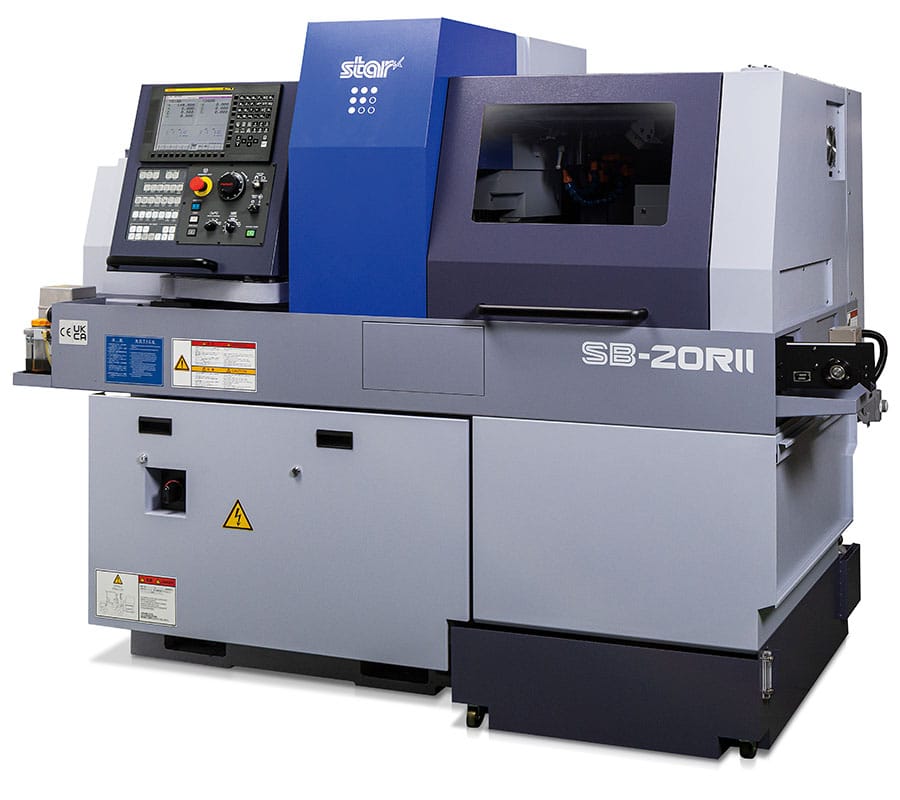

STAR SB-20 RII
Ce modèle SB-R a été conçu pour répondre aux exigences contemporaines de fonctionnalité et de performances. Ce tour automatique a été développé dans un esprit d'évolution et de polyvalence pour répondre aux besoins modernes de production. Un tour automatique à poupée mobile plus puissant qui répond aux défis du futur en matière d'usinage de pièces. Les 5 broches avec positions interchangeables
Les avantages SB-20 RII
- Système de commande FANUC 0i-TF Plus
- Commande de l'axe C de série sur la broche principale et la contre-broche
- Possibilités d'usinages multiples
- Encombrement réduit : nécessite moins d'espace au sol que le modèle modèle précédent SB-20R
Face frontale

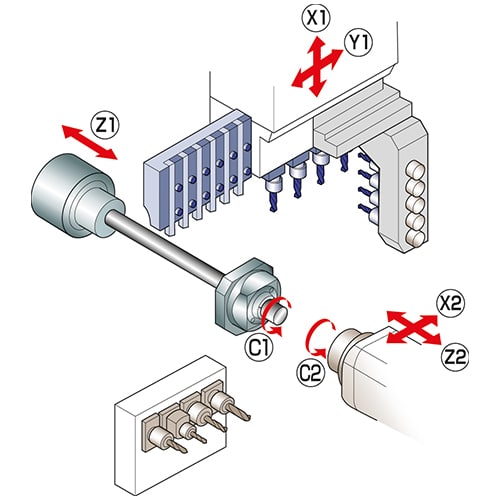

| Nombre d'axes | 4 |
|---|---|
| Broche principale (poupée) | Z1 / C1 Axe |
| Coulisses linéaires | X1 / Y1 Axe |
| Diamètre max. de barre | 20mm / 25.4mm Option |
| Course max. de la poupée | 205mm |
| Puissance de la broche principale | 2.2kW / 3.7kW |
| Vitesse de la broche principale | 10'000 1/min |
| Outillage coulisses linéaires | |
| Outils de tournage | 6x □12 mm |
| Outils d'usinage transversal | 2x fix et 3x type de cartouche |
| Outils de perçage | 5 |
| Vitesse max. de rotation | 10'000 1/min |
| Puissance d'entrainement d'usinage transversal | 1.0kW |
Face arrière
| Nombre d'axes | 3 |
|---|---|
| Broche de reprise | axes X2 / Z2 / C2 Axe |
| Diamètre max. de reprise | Ø 25.4 mm |
| Puissance de la broche de reprise | 1.5 kW / 2.2 kW |
| Vitesse max. de la broche de reprise | 10'000 t/min |
| Outils d'usinage arrière | |
| Nombre d'outils | 4 outils (fixes ou entraînés) |
| Vitesse max. de rotation | 10'000 t/min |
| Puissance d'entraînement d'usinage transversal | 1.0 kW |
Caractéristiques générales
| Commande numérique | Fanuc 0i-TF plus |
|---|---|
| Capacité du réservoir | 180 litres |
| Dimension (L x L x H) | 2070 x 1095 x 1775mm |
| Poids | 2000 kg |
| Consommation courant | 4.2 KVA |
| Avances rapides | 35 m/min (X1, Y1, Z1, X2, Z2) |
