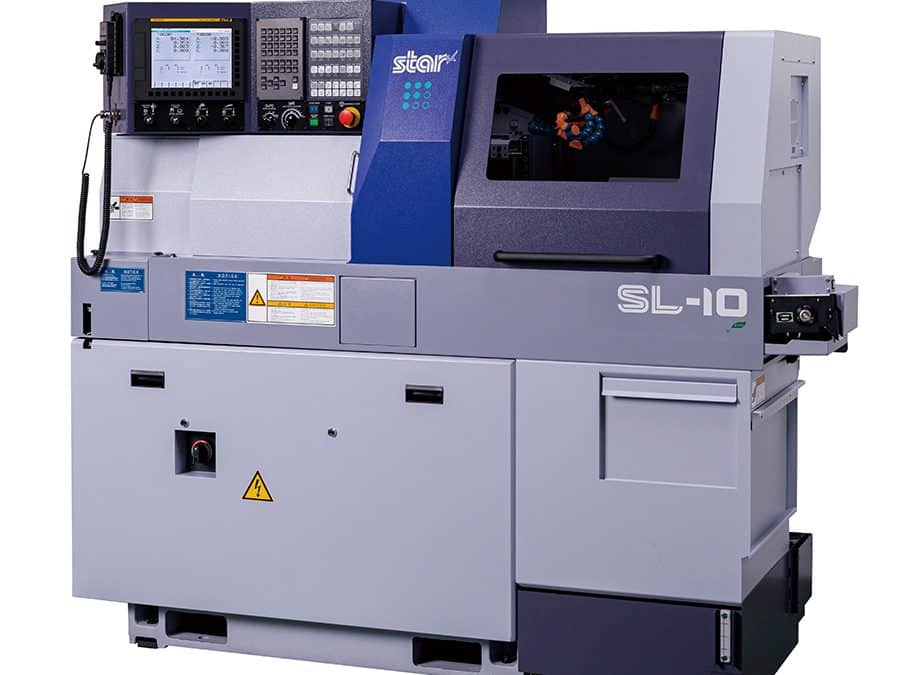

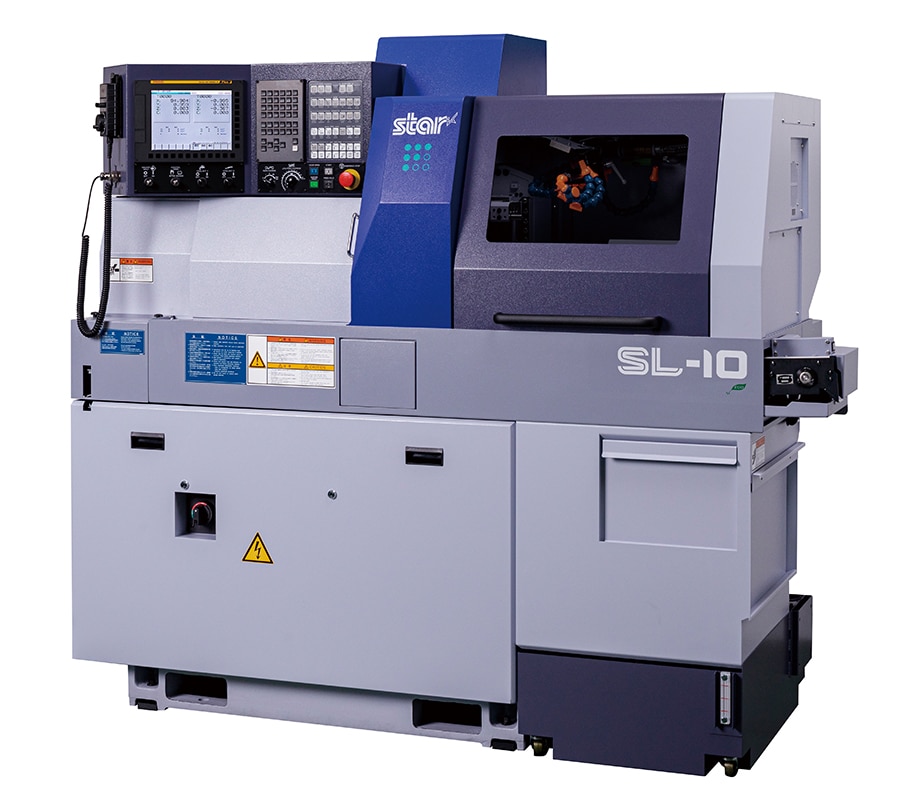

STAR SL 10
La SL-10 a été développée pour répondre aux exigences d'usinage de petits diamètres et offre des capacités d'usinage précises et efficaces dans un format compact.

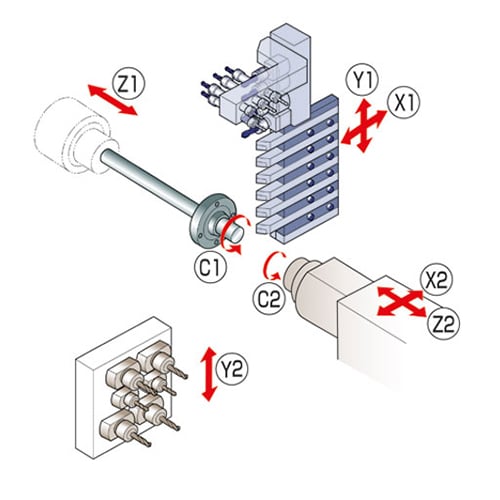

Le porte-outil multiple pour l'usinage de surface comprend un porte-outil de tournage et une unité de perçage transversal pour l'usinage multiple en configuration verticale. L'unité de perçage transversal à 5 broches permet le changement d'outil à quatre positions de cartouche en fonction de la forme à usiner, offrant ainsi une grande flexibilité d'outillage sur une machine compacte optimisée pour l'usinage de petits diamètres.
L'unité à 6 broches avec commande sur l'axe Y2 pour l'usinage en marche arrière comporte deux broches disposées sur trois rangées et peut accueillir jusqu'à quatre groupes porte-outils motorisés. Cette capacité de traitement multiple améliorée en usinage en marche arrière contribue à réduire les temps de cycle grâce à une répartition efficace des opérations.
Les avantages SL 10
- Traitement à grande vitesse avec des cadences rapides de 35 m/min
- Vitesse de la broche principale : 15000 tr/min, vitesse de la contre-broche : 12000 tr/min
- Course Z1 de 105 mm
- Écran couleur de 10,4 pouces pour une utilisation conviviale
- Plateau de sous-broche à 6 stations pour un chevauchement maximal
- Encombrement réduit et conception ergonomique
Face frontale
| Nombre d'axes | 4 |
|---|---|
| Broche principale (poupée) | Z1 / C1 Axe |
| Coulisses linéaires | X1 / Y1 Axe |
| Diamètre max. de barre | 10mm |
| Course max. de la poupée | 105 mm |
| Puissance de la broche principale | 3.7kW / 5.5kW |
| Vitesse de la broche principale | 12'000 tr/min |
| Outillage coulisses linéaires | |
| Outils de tournage | 6 outils (□ 10 mm) |
| Outils d'usinage transversal | 5x (ER11) |
| Outils de perçage | 4x (ER11) / 6x (ER11/16) |
| Vitesse max. de rotation | 12'000 tr/min |
Face arrière
| Nombre d'axes | 4 |
|---|---|
| Broche de reprise | axes X2 / Z2 / C2 |
| Axe vrtical du bloc d'usinage arrière | Y2 |
| Diamètre max. de reprise | Ø10 mm |
| Puissance de la broche de reprise | 0.55 kW/1.1kW |
| Vitesse max. de la broche de reprise | 12'000 tr/min |
| Outils d'usinage arrière | |
| Nombre d'outils | 6x (4x ER11>entraîné) |
| Vitesse max de rotation | 12'000 tr/min |
Caractéristiques générales
| Commande CNC | Fanuc 32i-B |
|---|---|
| Nombre d'axes | 8 |
| Capacité du réservoir | 109 litres |
| Dimension (L x L x H) | 1865 x 795 x 1815 mm |
| Poids | 1600 kg |
| Consommation électrique | 3.1kVA |
| Avances rapides | 35 m/min |
