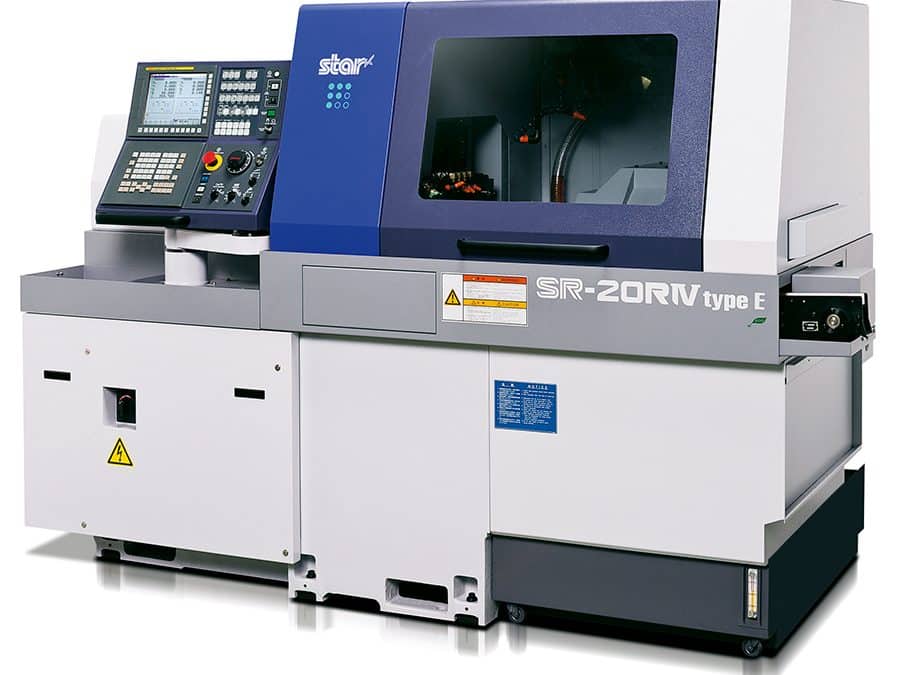

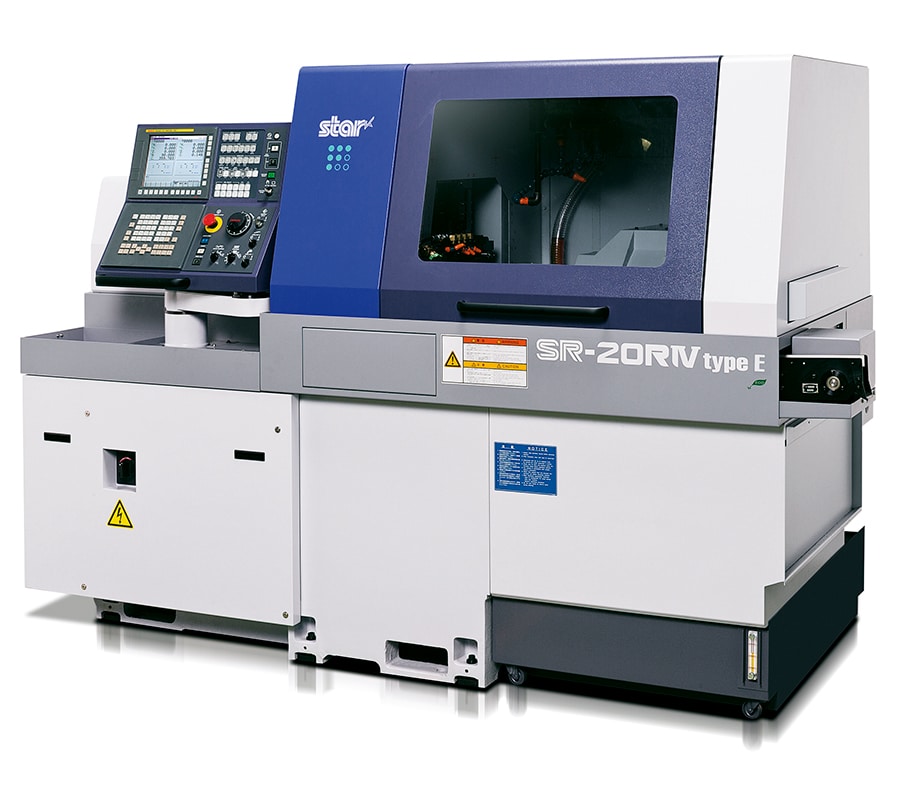

STAR SR-20RIV TYPE E

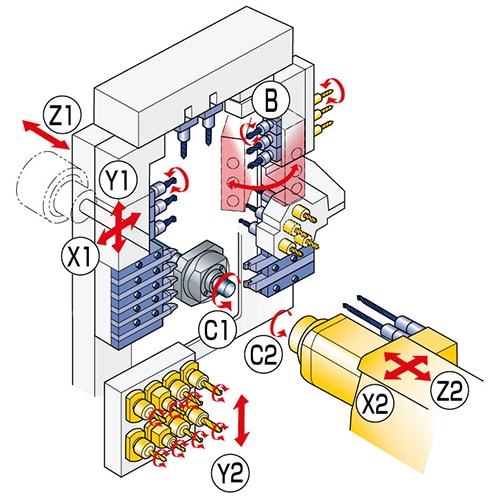

La SR-20RIV-E s’impose comme une machine véritablement polyvalente. Dotée d’une cinématique et d’un outillage similaires à ceux de la SR-20RIV Type B, elle assure avec élégance la transition entre les opérations d’usinage simples et complexes, et optimise la production comme jamais auparavant. L'une des caractéristiques clés du modèle E est le porte-outil programmable sur l'axe B, qui permet un contrôle simultané sur 4 axes. Ceci autorise des opérations d'usinage plus complexes, offrant ainsi aux utilisateurs une plus grande flexibilité de production. La machine est également dotée du système de guidage transversal exclusif de Star sur le porte-outil à plusieurs bras. Cette conception améliore la rigidité en réduisant la charge sur les rails de guidage pendant la coupe, garantissant ainsi une précision durable et des performances stables même dans les environnements de production les plus exigeants.
Les avantages SR-20RIV TYPE E
- Axe B programmable en positionnement
- Perçage incliné sur face frontale et arrière
- Axe Y sur le poste de reprise, pour un usinage arrière parfaitement centré
- Réduction du temps d'usinage grâce aux 8 outils d'usinage arrière
- Flexible grâce aux 41 outils disponibles pour pièces complexes
- Sélection d'outillage variable couvrant les besoins les plus exigeants
- Utilisation avec ou sans canon
- Vitesse de la broche principale : 10000 tr/min, vitesse de la contre-broche : 10000 tr/min
Face frontale
| Nombre d'axes | 9 |
| Broche principale (poupée) | axes Z1 / C1 |
| Portique sur coulisse croisée | axes Z1 / Y1 / B1 |
| Diamètre max. de barre | Ø 20 mm (22.2 mm option) |
| Course max. de la poupée | 205 mm / 50mm |
| Puissance de la broche principale | 3.7 kW |
| Vitesse de la broche principale | 10'000 t/min |
| Outillage du portique | |
| Outils de tournage | 7 outils (12x12mm) |
| Outils de perçage (unité à 4 broches) | 4 outils ER16 |
| Outils d'usinage transversal | 5 outils ER16 |
| Axe B (p.ex. pour perçage incliné) | 3 outils ER16 face frontale |
| 3 outils ER11 face arrière | |
| Vitesse max. de perçage | 8'000 t/min |
| Outillage de l'unité de perçage frontal | |
| Nombre d'outils (perçage profond) | 2 outils |
| Alésage | Ø 22mm |
| Profondeur max. de perçage | 100 mm |
Face arrière
| Broche de reprise | axes X2 / Z2 /Y2 / C2 |
| Diamètre max. de reprise | Ø 20 mm (22.2 mm option) |
| Puissance de la broche de reprise | 3.7 kW |
| Vitesse de la broche de reprise | 10'000 t/min |
| Outils d'usinage arrière | |
| Axe vertical | Y2 |
| Entraînement standard | 8 Outils (ER16) |
| Vitesse max. de rotation | 8'000 t/min |
Caractéristiques générales
| Capacité du réservoir | 170 litres |
| Dimension (L x L x H) | 2334 x 1200 x 1700 mm |
| Poids | 2600 kg |
| Consommation courant | 4.7 KVA |
| Avances rapides | 35 m/min (X1, X2, Y1, Z1, Z2) |
